エッジの鋭さとリフト角度は、刃の選択にどのような影響を与えますか? ウェビングスリング 1T - 12T ?

はじめに: 力、形状、材料の重要な相互作用

吊り上げと索具の複雑な世界では、機器の選択は、単に荷物の重量とスリングの定格容量を一致させるだけではありません。このような単純化されたアプローチは、論理的であるように見えますが、壊滅的な障害、職場での事故、コストのかかるダウンタイムの主な原因となります。安全な吊り上げの真の芸術と科学は、機器の固有の強度とリフト自体の特定の動的条件との間の複雑な相互作用を理解することにあります。最も重要でありながら過小評価されがちな要素には、吊り上げられる荷物のエッジの鋭さとスリングが展開される幾何学的な角度があります。これら 2 つの変数は沈黙の乗数として機能し、スリングの公称安全使用荷重限界 (WLL) を大幅に侵食し、場合によっては宣伝されている値の恐ろしいほど小さい割合に達します。

これらのスリングは、その強度、柔軟性、軽量さ、繊細な荷仕上げを保護する能力で高く評価されていますが、摩耗や切断による損傷を非常に受けやすいです。これらの原則を徹底的に理解することは、単なる推奨事項ではありません。これは、吊り上げ作業を担当するリガー、安全担当者、調達管理者にとって絶対的な前提条件です。 Shanghai TCH Metals & Machinery Co., Ltd. のようなメーカーは、国際基準を満たし、それを上回る高品質のスリングを提供していますが、スリングを正しく使用するための最終的な責任はエンドユーザーにあり、この知識は普遍的に不可欠なものとなっています。

セクション 1: ウェビングスリング 1T ～ 12T の基本原則

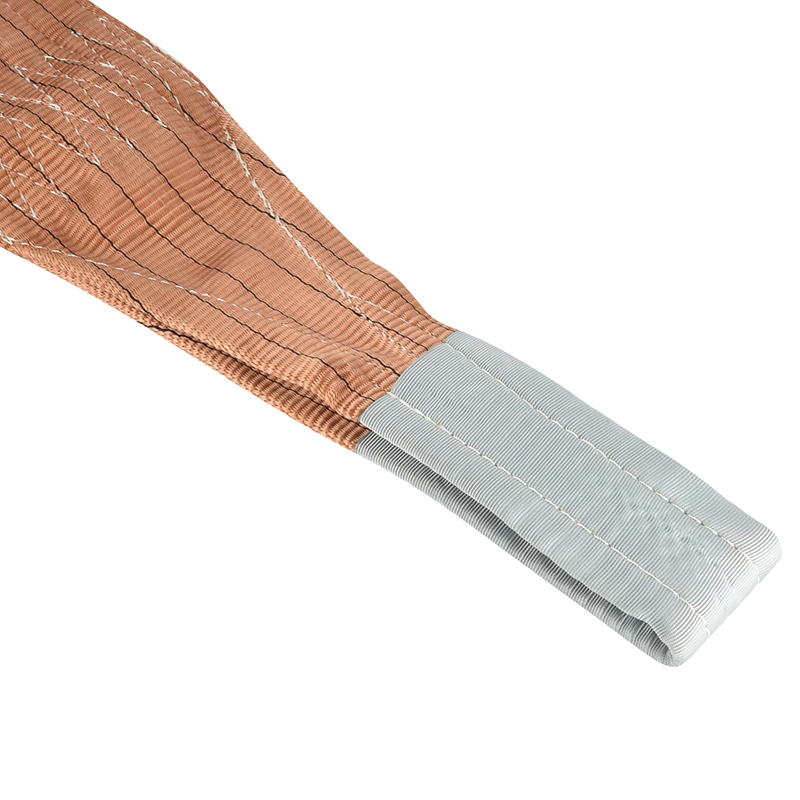

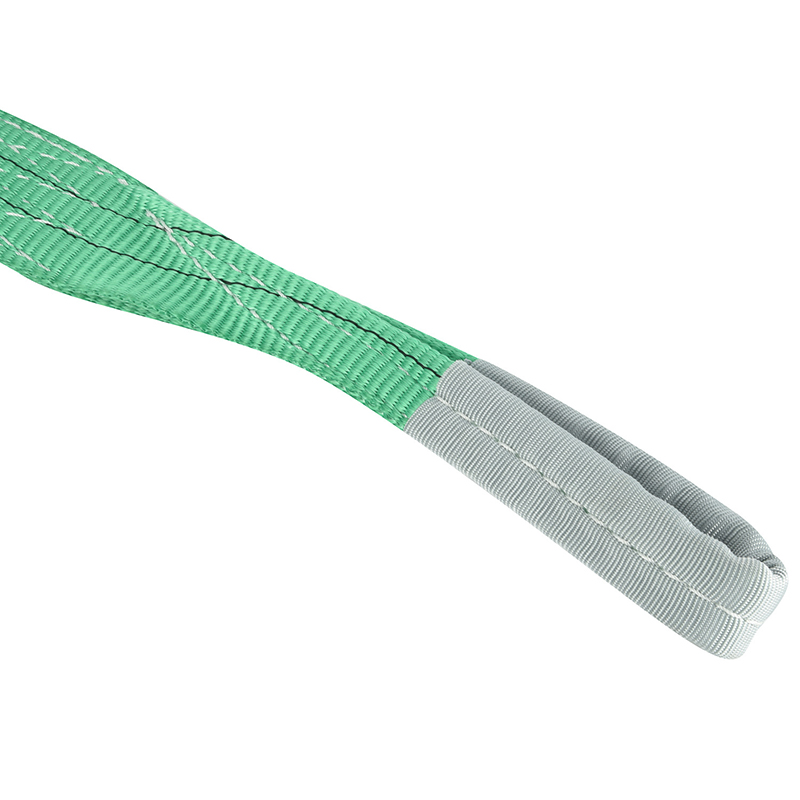

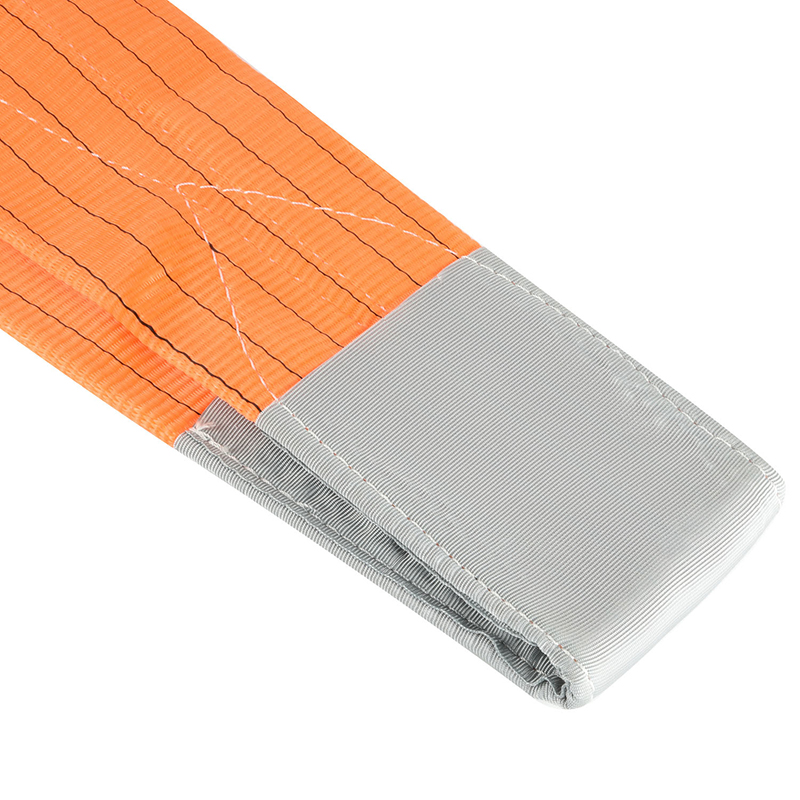

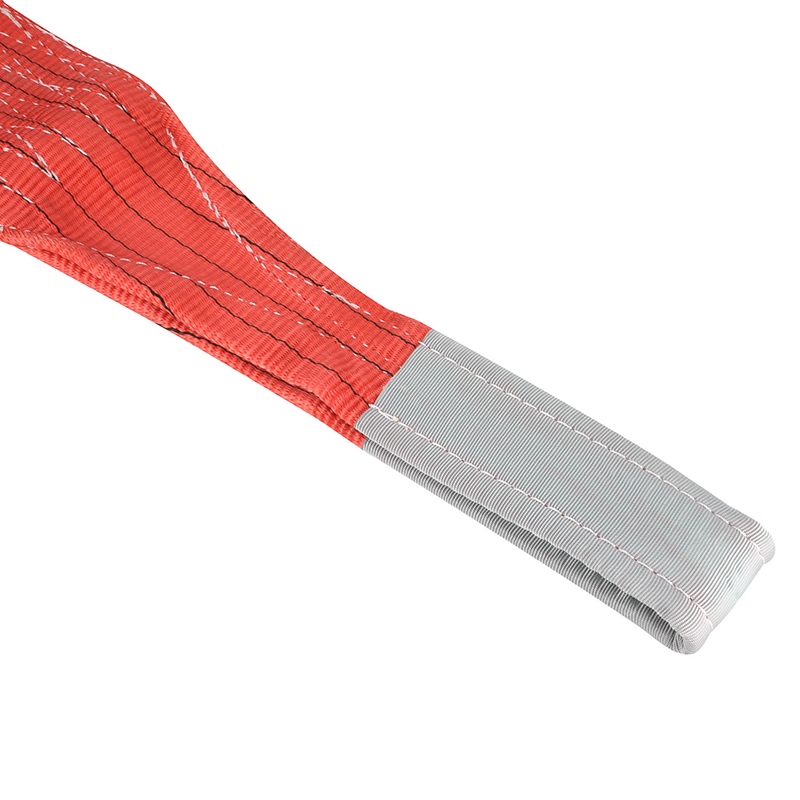

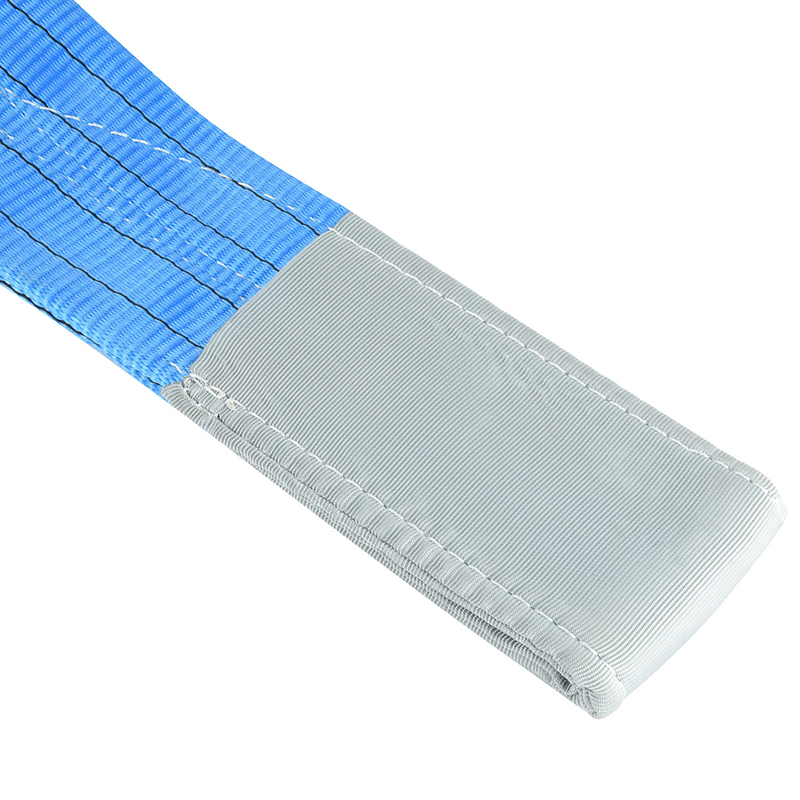

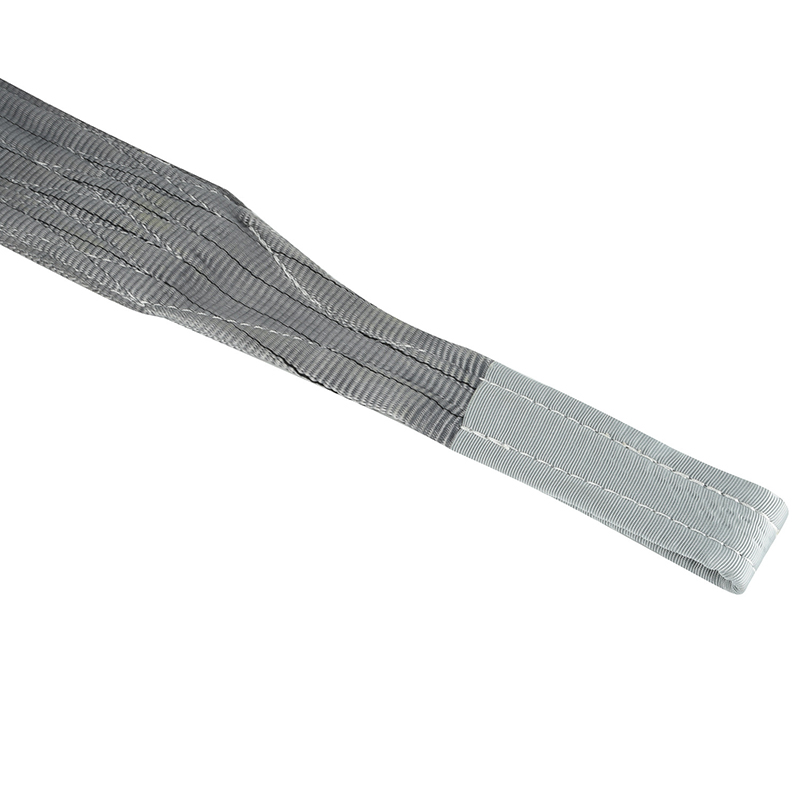

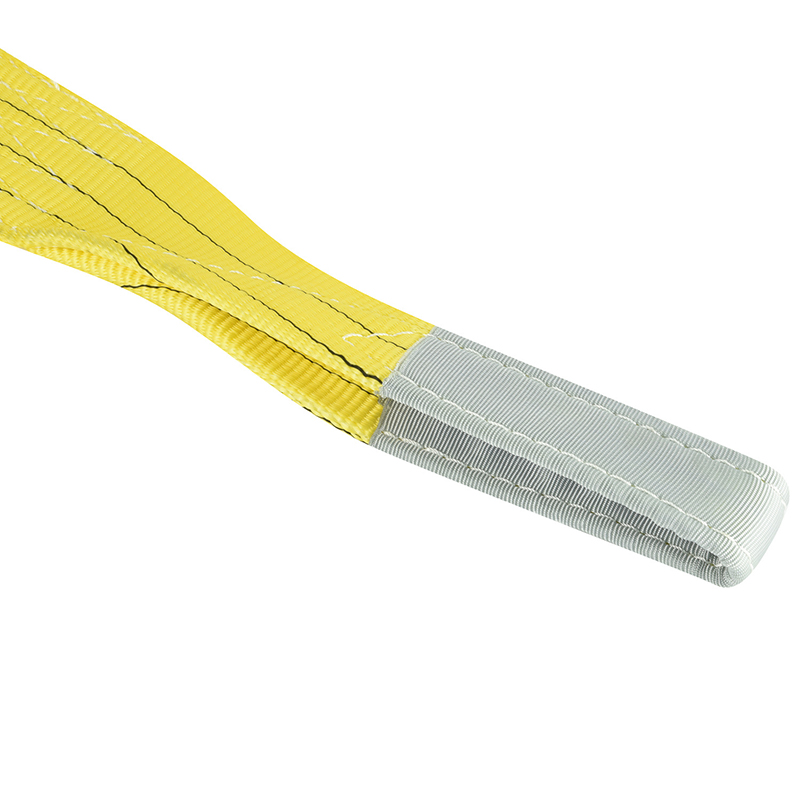

エッジや角度の具体的な影響を詳しく調べる前に、製品自体をしっかりと理解することが重要です。ウェビングスリングは、多層に織られた構成で作られた、ある長さの高性能合成繊維、最も一般的にはポリエステルまたはナイロンです。 1T ～ 12T の容量範囲は、産業用リフティングにおいて最も多用途で広く使用されているセグメントを表しており、機械の移動や建設から製造や物流に至るまで、非常に多様なアプリケーションをカバーしています。

スリングの定格容量、つまり使用荷重制限 (WLL) は任意の数値ではありません。これは、理想的な制御された条件下で真っすぐに垂直に引っ張ったときにスリングにかかる​​最大荷重です。この評価は、ウェビング素材の極限破断強度と、ポリエステルの場合は 5:1 または 6:1 などの厳しい設計係数の適用を含む複雑な計算から導出されます。これは、定格 10 トンのスリングの最低破断強度が 50 または 60 トンであることを意味します。この組み込みの安全マージンは、目に見えない損傷、環境要因、軽微な動的力を考慮していますが、鋭いエッジ接触や大きな水平方向の力などの重大な誤用を補償するように設計されていません。

の建設 ウェビングスリング 1T - 12T パフォーマンスを重視して設計されています。織りがしっかりしているので、引っ掛かりや粒子の侵入を防ぎます。通常、端は解けないようにシールまたは綴じられています。最も重要なことは、スリングには恒久的に取り付けられた識別タグが装備されていることです。これはほとんどの管轄区域で法的要件です。 これらのタグは、スリングの出生証明書とログブックであり、メーカー名、メーカーコードまたは在庫番号、さまざまなヒッチタイプの定格荷重、ウェビング素材のタイプ、スリングの長さなどの重要な情報が含まれています。 このタグを無視または削除すると、スリングの容量と履歴が不明になるため、スリングは使用できなくなります。

ウェビングスリングの利点は数多くあります。ワイヤー ロープやチェーンに比べて大幅に軽量であるため、作業者の疲労が軽減され、取り扱いや展開が容易になります。柔軟性により荷物の形状に追従し、優れたグリップ力と安定性を実現します。さらに、これらは非火花性であるため、爆発の可能性がある雰囲気での使用に最適であり、非導電性であるため、通電している電源の近くで作業する場合に重要な安全機能を提供します。おそらく多くの用途にとって最も重要なことは、その柔らかな質感により、高価な塗装面、研磨面、またはデリケートな表面を傷つけたり損傷したりすることがないことです。これが、航空宇宙、精密製造、エネルギーなどの業界でスリングが選ばれる主な理由です。

セクション 2: 隠れた危険 - エッジの鋭さの重大な影響

ウェビングスリングの鋭いエッジによってもたらされる脅威は、リフティングにおいて最も重大かつ差し迫った危険の 1 つです。摩耗する可能性はあるものの、負荷がかかった際の切断に対する耐性が高い金属チェーンとは異なり、合成ウェブの個々の繊維は切断されやすいです。危険は必ずしも明らかではありません。触ると単に「硬い」と感じるエッジでも、数トンもの荷重の計り知れない圧力の下では、カミソリのように鋭い刃になることがあります。

根本的な問題は、荷重全体の重量がスリングの非常に小さな領域、つまりエッジとの接触点に集中することです。 これにより、特定の繊維にかかる圧力 (単位面積あたりの力) が劇的に増加し、引張強度をはるかに超えて繊維が破損します。これは切断動作であり、スリング全体の引張過負荷ではありません。定格 6 トンのスリングは、2 トンの荷重が保護されていない鋭利なエッジに吊り下げられている場合、その荷重によって即座に切断される可能性があります。

業界では、リスク評価の重要なステップである損傷の可能性に基づいてエッジを分類しています。

• 鋭角なエッジ: これらは半径が非常に小さいエッジで、通常は 1/16 インチ (1.6 mm) 未満です。例には、未完成の鋼板、鋳鉄継手、構造用 I-Bean のコーナー、新たに切断されたパイプなどが含まれます。これらは、ウェビングスリングやウェビングスリングにとって差し迫った極度の危険を意味します。 決して直接連絡を取ってはなりません 保護なしで。
• セミアラウンドエッジ: これらのエッジは、厚肉のチューブ、一部の種類の圧延鋼材、または機械加工されたコーナーなど、より大きく緩やかな半径を持っています。鋭角なエッジほど危険ではありませんが、特に重荷重や動的な荷重がかかった場合には、依然として重大な摩耗や切断の危険があります。リスク評価が必要です。
• 丸みを帯びたエッジ: これらは、切削の脅威が最小限に抑えられる、大きく滑らかな半径を持つエッジです。例としては、機械の完全に丸いバンパー エッジや特別に設計されたリフティング ポイントなどがあります。耐摩耗性は依然として考慮事項ですが、即座に切断されるリスクは低いです。

この普遍的な危険と戦うために、 エッジ保護 交渉の余地はありません。エッジプロテクションの目的は、鋭利なエッジとスリングの間に物質を物理的に挟み込むことで、スリングのより広い領域に荷重を分散させ、力の集中を防ぐことです。プロテクターの選択は非常に重要です。

• ソフトコーナープロテクター: これらは多くの場合、半硬質材料が充填されたプラスチックまたは複合スリーブです。セミラウンドエッジや荷物の仕上げの保護に最適です。軽量で取り扱いが簡単です。
• ハードコーナープロテクター/厳密な摩耗パッド: これらは通常、超高分子量ポリエチレン (UHMWPE)、アルミニウム、または硬化鋼で作られています。これらは、鋭角なエッジや重い荷重向けに特別に設計されています。スリング用の深い溝と、エッジに対してスライドする硬くて滑らかな表面が特徴で、スリングの代わりに摩耗を吸収します。
• ウェアパッド内蔵ウェビングスリング: 摩耗面を頻繁に使用する用途向けに、一部のウェビングスリング 1T ～ 12T には、重要な箇所に永久的に縫い付けられた摩耗パッドが付属しています。これにより保護は強化されますが、その部分のスリングの柔軟性が低下します。

正しいエッジプロテクターの選択は、スリング自体の選択と同じくらい重要です。プロテクターはリフトと互換​​性のある WLL を備え、問題の特定のエッジからの圧力と摩耗に耐えることができる素材で作られている必要があります。鋭利なスチールエッジに柔らかいプラスチック製のプロテクターを使用しても効果はなく、誤った安心感を与える可能性があります。

セクション 3: 力の幾何学 - 揚力角がスリング容量をどのように決定するか

エッジの鋭さが局所的な脅威である場合、リフト角度はスリング アセンブリ全体に影響を与える全身的なものになります。スリングの脚と水平面の間の水平角度として定義される揚角は、スリングの各脚にかかる張力を直接的かつ劇的に制御します。これは基本的なベクトル力学の関数です。角度が減少する (スリングがより水平になる) と、各脚の張力は指数関数的に増加します。

この関係は非常に重要であるため、信頼できるスリング メーカーのすべての文献やスリング タグ自体に標準化され、容量削減係数を通じて表されており、表形式で表されることがよくあります。

表: スリング脚の張力と有効使用荷重制限に対するリフト角度の影響。

この表からは驚くべき現実が明らかになります。 垂直ヒッチでそれぞれ 5 トンの定格を持つ 2 本のスリングを 60 度の角度で使用した場合、安全に持ち上げることができるのは、合計垂直定格の 87%、つまり 8.7 トンだけです。 一般的だが浅い 30 度の角度では、その能力は半分になります。2 つのスリングを合わせても安全に持ち上げることができるのは 5 トンだけです。力は非常に浅い角度で真に極端になります。 5 度では、スリングの各脚にかかる張力は荷物自体の重量の 11 倍を超えます。 1 トンの荷重がかかると、各脚に 11 トンを超える張力がかかり、そのような力に定格されていない 1 トンから 12 トンの範囲のスリングでは即座に過負荷がかかり、破損します。

浅い角度によって生成される水平力成分は、荷重の圧縮という別の大きな危険をもたらします。これらの計り知れない内向きの力は、それらに対処するように設計されていない荷重を押しつぶしたり変形させたりする可能性があります。パイプの束や浅い角度で中空の機械ケーシングを絞めようとすると、スリング自体が壊れなくても、簡単に崩れたり、荷が損傷したりする可能性があります。

したがって、リガーの目標は常に、可能な限り垂直方向の揚力を達成すること、理想的には 60 度以上の角度で揚力を達成することです。これにより、脚の張力が最小限に抑えられ、機器の安全な吊り上げ能力が最大化され、水平方向の締め付け力が軽減されて荷重が安定します。長いものを選択する ウェビングスリング 1T - 12T 多くの場合、これはより安全でより垂直な角度を実現する最も簡単で効果的な方法であり、リフトの計画段階での重要な考慮事項です。

セクション 4: 合成 - 現実世界のアプリケーション向けの統合された選択

エッジと角度の理論上の危険は別個の概念ですが、実際にはそれらは同時に発生することが多く、複合的なリスク シナリオが作成されます。有能なリガーまたはエンジニアは、両方の要素を考慮した総合的な評価を実施して、正しいウェビング スリングを選択する必要があります。このプロセスは連続的ではなく、統合されています。

最初の一歩はいつも 負荷評価 。これには、荷物の総重量、重心、安定して持ち上げるために必要な脚の数を決定することが含まれます。重量とスリングの予備構成がわかったら、リガーはスリングと荷物の間の潜在的な接触点をすべて特定する必要があります。各ポイントを注意深く検査し、エッジの鋭さに応じて分類する必要があります。

次のステップが最も重要です。 容量削減 。リガーは最悪のシナリオを使用する必要があります。まず、計画されたリフト角度に基づいて、角度テーブルの適切な係数を使用してスリングの有効 WLL が減らされます。たとえば、45 度の角度で使用される 6 トンのスリングの有効 WLL は約 4.25 トン (6 トン * 0.71) になります。第二に、鋭利なエッジが存在し、選択したエッジプロテクターに独自の低減係数がある場合 (多くの場合、メーカーによって提供されます)、これも適用する必要があります。その特定のリフトで最終的に使用可能なスリングの容量は、このプロセスから導き出される最小値です。

次の実際的なシナリオを考えてみましょう。リガーは、統合された丸みのない吊り上げラグを備えた 7 トンの CNC 機械を持ち上げる必要があります。リフトには、推定角度 50 度の 2 脚バスケット ヒッチが必要です。ラグは鋭いわけではありませんが、半円形のエッジです。

• スリングの選択: 5トンのウェビングスリング2本。
• ステップ 1 - 角度ディレート: 50 度の角度は、効率率 80% にほぼ相当します。スリングあたりの有効 WLL は 4 トン (5 トン * 0.80) になりました。 2 本のスリングの合計容量は 8 トンで、7 トンの荷重を上回ります。これは許容できるようです。
• ステップ 2 - エッジ評価: セミラウンドエッジにはハードコーナープロテクターが必要です。プロテクターの説明書には、そのようなエッジで使用した場合の効率係数が 75% であると記載されています。
• ステップ 3 - 最終計算: スリング脚ごとの最終的な使用可能容量は、 より少ない 角度ディレーティング値またはプロテクタディレーティング値の。 4 トン (角度から) 対 3.75 トン (5 トン * プロテクターからの 0.75)。保護者の制限が適用されます。合計の安全作業能力は 7.5 トン (2 脚 * 3.75 トン) になりました。
• 結論: リフトは実行可能ですが、スリング アセンブリの最終定格容量 (7 トン / 7.5 トン = 0.93) の 93% で動作します。リガーは、角度が 50 度を下回らないようにし、プロテクターが正しく配置されていることを確認する必要があります。より保守的なアプローチは、このリフトに 6 トンのスリングを使用して、より大きな安全マージンを提供することです。

この例は、エッジの存在がスリングの選択の決定要因となり、より耐久性の高いスリングの使用を余儀なくされることを示しています。 ウェビングスリング 1T - 12T 積載重量だけが示唆するよりも。 統合された選択プロセスは、継続的なフィードバック ループです。 最初のスリングの選択では十分なディレーティング容量が得られない場合、解決策は、より高い初期 WLL を持つスリングを選択するか、エッジ保護を改善するか、最も効果的な方法として、より長いスリングを使用するかリフト ポイントを調整することにより、より垂直な角度を実現するようにリギングの形状を変更することです。

セクション 5: 選択を超えて - 検査、保守、保管

正しいものを選択する ウェビングスリング 1T - 12T なぜなら、ジョブはライフサイクルの最初の部分にすぎないからです。その継続的な信頼性と安全性は、厳格な検査、適切なメンテナンス、および正しい保管体制によって確保されています。損傷したスリングは、元の評価や選択時の注意に関係なく、目的に適さなくなります。

検査は 3 つの正式なタイプに分類されます。

1. 初期検査: 新しいスリングまたは修理されたスリングを使用する前に、指定機関による検査を受けて、注文仕様と一致し、製造上の欠陥がないことを確認する必要があります。
2. 頻繁な検査: これはユーザーによる視覚的な評価です 毎回使用する前に 。明らかな損傷、汚れ、摩耗がないか、迅速かつ徹底的にチェックされます。
3. 定期検査: これは、使用頻度、サービスの重大度、業界標準に基づいて、定期的な間隔 (通常は四半期または毎年) で実施されるより詳細な検査です。これは、所見を文書化する、指定された訓練を受けた検査官によって実行されなければなりません。

検査員は、ウェビングスリングに影響を及ぼす特定の種類の損傷を認識できるように訓練されている必要があります。

• 摩耗: 表面の繊維が著しく摩耗し、毛羽立った外観が生じることがよくあります。摩耗の深さと面積は重要な要素です。
• 切り傷、破れ、ひっかかり: ウェビング本体または折り畳まれた端に糸の切れがある。多くの場合、これが即時削除の理由になります。
• 化学的損傷: 変色、脆いまたは硬い部分、粘着性のある感触など、化学薬品にさらされた形跡。化学物質が異なれば、ポリエステルとナイロンに与える影響も異なります。
• 熱または溶解による損傷: 繊維が融合した硬い、光沢のある、または溶けた斑点。合成スリングには特定の最高使用温度制限があります。
• ステッチの破損または摩耗: 負荷に耐えるステッチ、特にアイ スプライスまたは終端部の破損。
• 結び目: 結び目は決して結んではなりません ウェビングスリング 1T - 12T 。深刻な応力集中が生じ、破断強度が 50% 以上低下する可能性があります。
• タグが見つからないか判読できない: 工場出荷時に取り付けられた判読可能なタグのないスリングは、直ちに使用を中止する必要があります。

適切なメンテナンスには、中性洗剤と水のみを使用してスリングを洗浄し、直接熱源から遠ざけて完全に乾燥させることが含まれます。涼しく乾燥した暗い場所に保管し、ラックに吊るすか平らに置き、紫外線、湿気、または害虫による目に見えない損傷が発生する可能性があるゴミ箱の中で決して丸めてはいけません。
