ラウンドスリング 1T ～ 20T を構成する主要コンポーネントは何ですか?

マテリアルハンドリング、建設、重量物の運搬といった要求の厳しい世界では、すべてのコンポーネントの完全性が最も重要です。この分野で最も重要なツールの中には、幅広い用途向けに設計された多用途で堅牢な吊り上げソリューションであるラウンド スリングがあります。これらのスリングの構成要素を理解することは、単なる技術的な好奇心の問題ではなく、作業の安全性と効率性の基本的な側面です。

「」という用語 ラウンドスリング 1T～20T 「」とは、1 ～ 20 トンの範囲の作業荷重制限 (WLL) を持つ特定のカテゴリーの吊り上げ装置を指します。これらは単純なストラップやロープではなく、強度、柔軟性、耐久性を考慮して設計された洗練されたアセンブリです。ラウンド スリング 1T ～ 20T の性能は、単一の要素によって決まるのではなく、耐荷重コア、保護用の外側ジャケット、および重要な終端などのコア構成要素間の相乗関係によって決まります。これらのコンポーネントのいずれかに障害が発生すると、アセンブリ全体が危険にさらされる可能性があるため、仕様、検査、または使用に携わるすべての人にとって、それぞれのコンポーネントを徹底的に理解することが不可欠です。

耐荷重コア: ラウンドスリングの中心部

ラウンド スリングの最も重要なコンポーネントは、内部の耐荷重コアです。この要素は、リフト中の引張荷重全体を吸収してサポートする役割を果たします。コアは、スリングの最大容量とその伸び特性を最終的に定義するものです。

1T ～ 20T の範囲のラウンド スリングのコアは、特定の連続ループ構成に配置された高性能合成繊維のみで構成されています。繊維の選択は、スリングの特性の主な決定要因です。 最も一般的で広く使用されているコアの素材は、ポリエステル (PES) フィラメント糸です。 ポリエステルは、強度、柔軟性、耐伸張性の優れた組み合わせにより好まれています。破断時の適度な伸びがあり、吊り上げ時に貴重なクッション効果を発揮し、エネルギーを吸収し、スリングと荷物自体の両方にかかる衝撃荷重を軽減します。さらに、ポリエステルは摩耗、ほとんどの化学薬品、紫外線 (UV) 劣化に対して優れた耐性を備えていますが、長時間の直射日光への曝露は避けるべきです。

より特殊な用途では、他の材料が使用される場合があります。たとえば、 高強力ポリプロピレン（PP） 特定の酸や塩基に対する耐性が必要な環境や、浮力のある用途に真に軽量なスリングが必要な環境で使用される場合があります。ただし、ポリプロピレンはポリエステルよりも融点が低く、一般に耐摩耗性が劣ります。卓越した強度重量比と最小限の伸びを必要とする最も要求の厳しい用途向けに、 アラミド繊維 (例: Kevlar®) または高弾性ポリエチレン (HMPE) 繊維 (例: Dyneema® または Spectra®) が使用されています。これらの先進的な合成繊維により、同じ 20T の耐荷重を達成するためのはるかに小型軽量のスリングが可能になりますが、コストが高く、特に熱や曲げ疲労に関して特有の取り扱い要件が伴います。

コアの構造は材料と同じくらい重要です。糸は単に束ねられているわけではありません。彼らは 編むか平行に編んで連続的な無限のループにする 。この工法は、弱点を生み出すコア内の継ぎ目や結び目を排除するため、非常に重要です。エンドレスループ設計により、スリングの全周にわたってすべての糸に負荷が均等に分散されます。糸の数と編組のきつさは、1T、5T、10T、15T、または最大 20T のいずれであっても、目標の使用荷重制限を達成するために正確に調整されています。このコアの完全性は、スリングの安全性を築くための譲れない基礎です。

保護アウタージャケット: 防御の第一線

コアは荷重に耐えますが、摩耗、切り傷、紫外線、化学物質への曝露などの外部損傷に対して脆弱です。そこで欠かせないのがアウタージャケットの役割です。ジャケットは、耐荷重コアを包み込む織られた管状スリーブであり、その保護シールドとして機能します。

ジャケットは通常、耐久性のあるポリエステルまたはポリエステル混紡のウェビングで織られています。その主な機能は次のとおりです。

• 耐摩耗性: 鋭利なエッジ、粗い表面、または引きずったり引っ張ったりする際の繰り返しの接触によるコアの磨耗を防ぎます。
• 環境保護: 時間の経過とともに合成繊維が劣化する可能性がある汚れ、砂、湿気、直射日光から芯を守ります。
• 封じ込め: 非常にまれなコア故障の場合、ジャケットは破損したファイバを封じ込めるのに役立ち、壊滅的なホイッピング故障を潜在的に防ぎ、安全性を少し高めます。

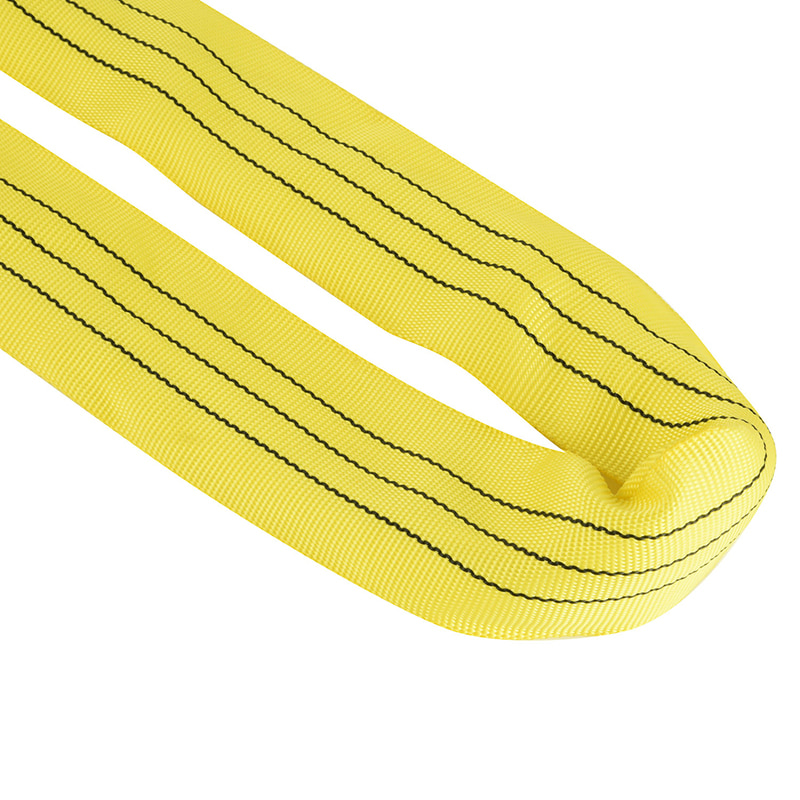

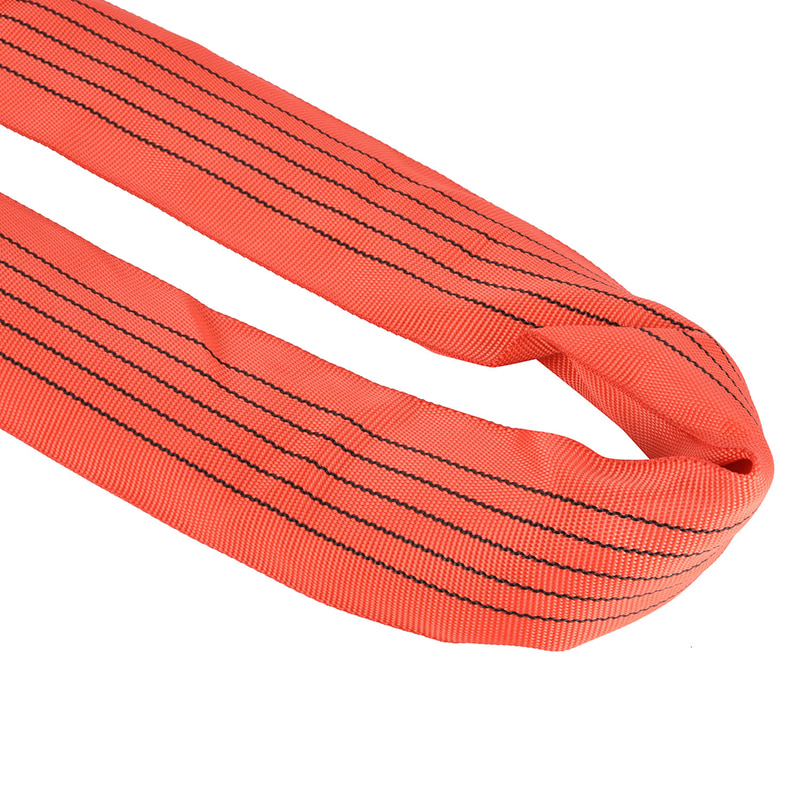

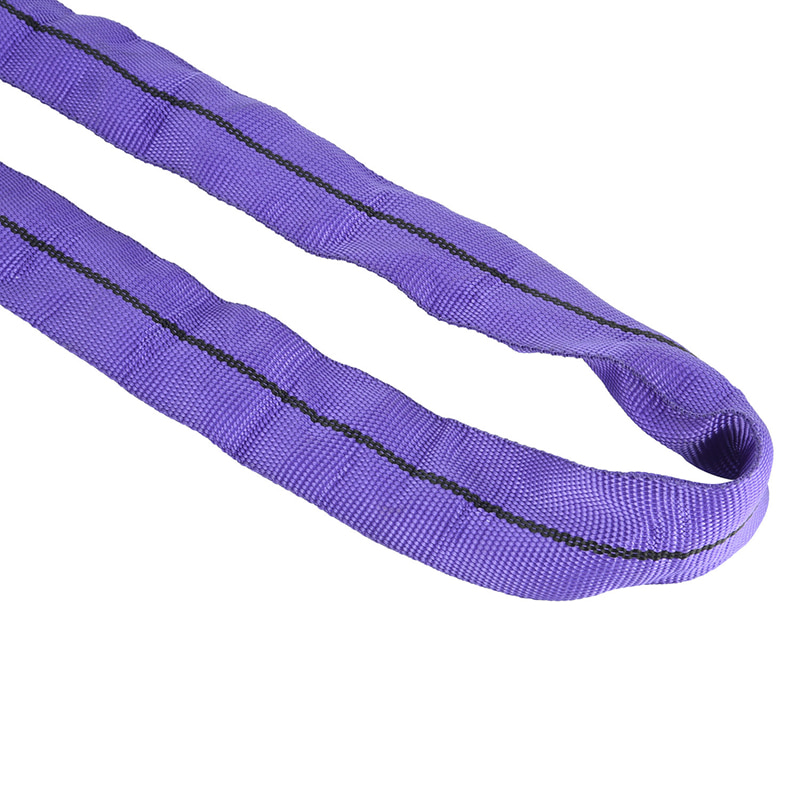

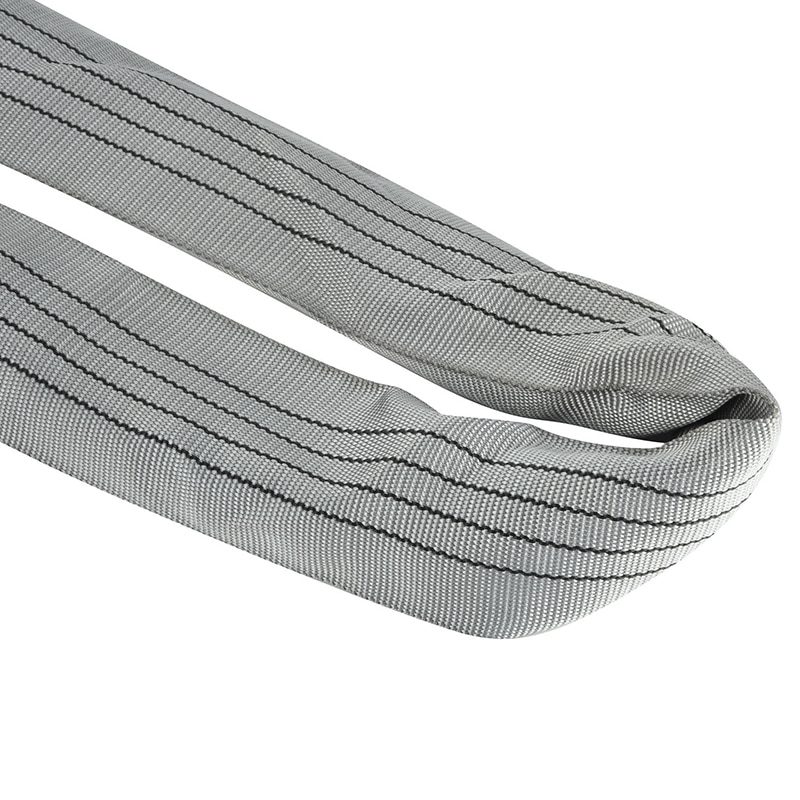

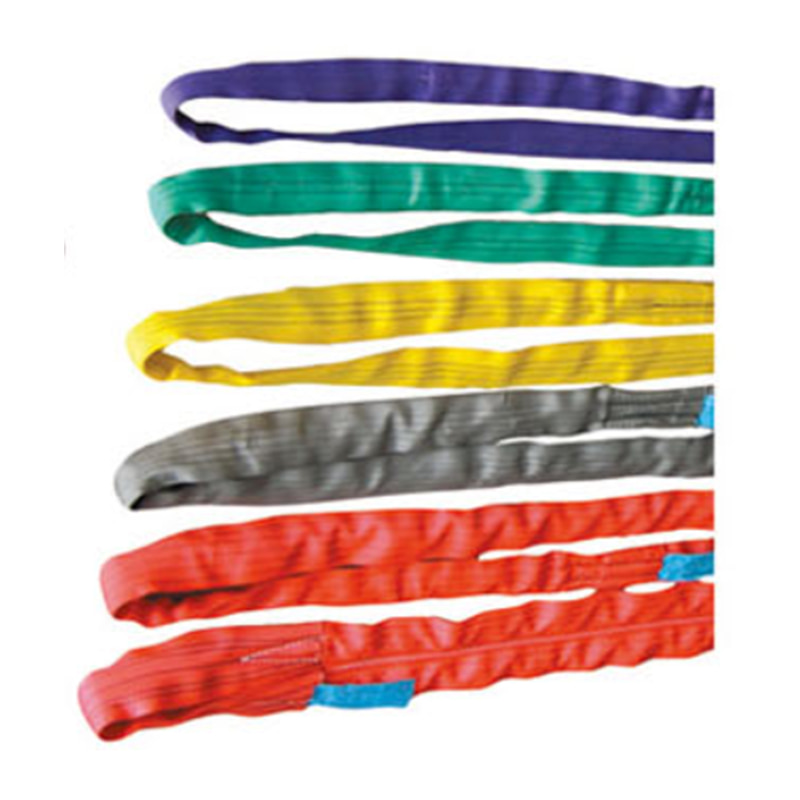

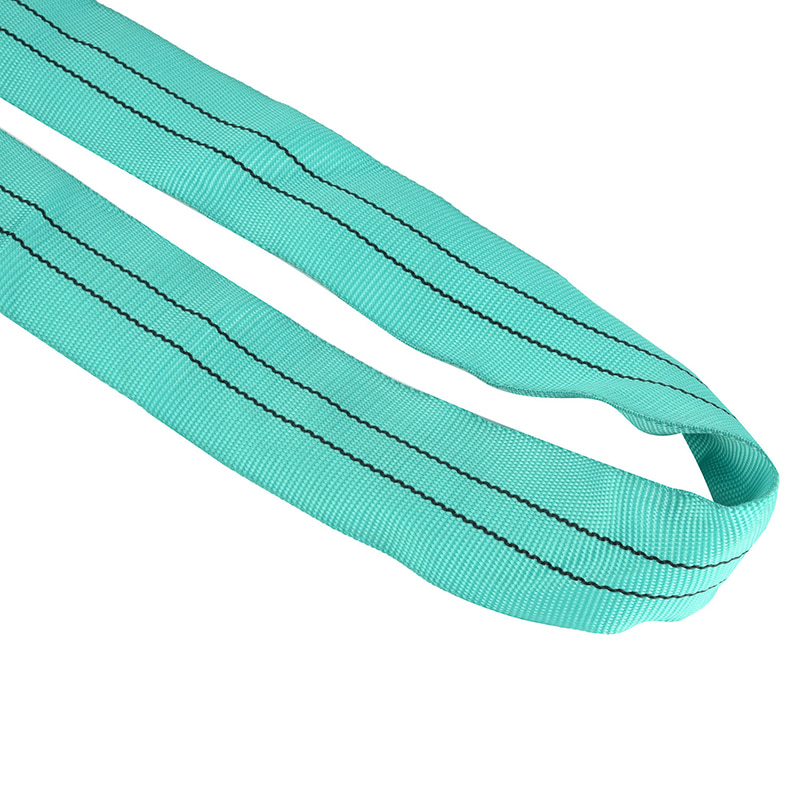

• 識別: おそらく最も目に見える機能は色分けでしょう。一般的な業界標準に従って、ジャケットの色によってラウンド スリングの容量がすぐに視覚的にわかります。

コアとジャケットの関係は、意図的に非一体となるように設計されています。これは、ジャケットがその長さに沿ってコアにステッチまたは接着されていないことを意味します。セパレートタイプのゆったりとしたスリーブです。この設計はいくつかの理由から重要です。これにより、コア繊維が焼けたり擦れたりする可能性のある摩擦点を作ることなく、負荷中にコアがジャケット内で自由に張って伸びることができます。また、検査も簡単になります。ジャケットをコアに沿って動かして、内部の糸に損傷がないかを視覚的に確認できます。高品質のジャケットはしっかりと織られ、ほつれにくく、保護するコアと同じ環境の課題に耐えることができます。

終端: 重要な接続ポイント

接続するコンポーネントは、 ラウンドスリング 1T～20T 吊り上げ装置への接続は、エンドターミネーションまたはフィッティングとして知られています。これらは、荷重がクレーンのフックまたはシャックルからスリング本体自体に伝達される点であり、おそらく応力集中の最も重要な点となります。したがって、終端の設計と完全性は、厳格なエンジニアリングおよび製造基準の対象となります。

ラウンドスリングの終端を作成するには、スプライシングとステッチという 2 つの主な承認済みの方法があります。

スプライシング コアヤーンとジャケットをスリングの本体に織り戻して、アイと呼ばれる強化ループを形成するプロセスです。これにより、滑らかでシームレスな外観を備えた、信じられないほど強力で信頼性の高い終端が実現されます。適切に実行されたスプライスにより、次のことが可能になります。 コア本来の強度の 90 ～ 95% これは、最大容量のスリング、特に 15T や 20T ラウンド スリングのような範囲の上限にあるスリングに推奨される方法です。スプライスされたアイは通常、フックと接触する箇所にウェビングの追加層または摩耗パッドで保護され、耐久性がさらに向上します。

ステッチ これも一般的で信頼性の高い方法です。このプロセスでは、コアヤーンをループにして目を形成し、その後ジャケットを折り重ね、特定のボックスステッチまたはバータックパターンを使用して高強度ポリエステル糸で固定します。ステッチの種類、列数、糸の強度はすべてスリングの WLL に基づいて正確に計算されています。たとえば、1T ラウンド スリングの縫製パターンは 20T ラウンド スリングとは異なります。このステッチ領域により、堅牢で耐久性のある接続が作成されます。スプライシングと同様に、ステッチされたアイには、ステッチとその下にあるジャケットの両方を早期の摩耗から保護するために、摩耗パッドまたはラベルがチョークポイントに縫い付けられていることがよくあります。

どのような方法であっても、高品質の結線にはいくつかの重要な特徴があります。それは、切り傷、火傷、摩耗がないことです。ステッチは均一でしっかりしており、ステッチが欠けることはありません。また、アイは対称的であるため、リフティングフックにきれいにまっすぐに取り付けることができます。スプライスされた端部とステッチされた端部のどちらを選択するかは、多くの場合、メーカーの好みと特定の用途によって決まりますが、スプライスは一般に最も負荷のかかる用途に関連付けられています。

サポートコンポーネントと製造の完全性

3 つの主要な構成要素以外にも、ラウンド スリングの機能性、安全性、寿命に貢献する要素があります。

これらの中で最も重要なのは、 識別タグ 。これは必須のラベルで、通常は耐久性のある合成素材で作られており、スリングの本体に永久的に取り付けられます。それはスリングの出生証明書であり法的文書です。準拠タグには少なくとも次のものが含まれている必要があります。

• メーカーの名前または商標。
• メーカーコードまたは在庫番号。
• さまざまなヒッチ タイプ (垂直、チョーカー、バスケット) の定格使用荷重制限 (例: 20T)。
• 芯材（ポリエステルなど）。
• 固有のシリアル番号または識別コード。

このタグは決して削除しないでください。これは、検査官がスリングの容量と正当性を確認するために最初にチェックすることです。信頼できるメーカーは、これらのタグがしっかりと縫い付けられ、色あせ、破れ、化学物質への曝露に強い素材で作られていることを保証しています。

もう 1 つのサポート機能は、 摩耗パッド 。多くの場合、強化された生地または革のような素材の追加の層が、摩耗が最も激しい箇所、通常は目の中央またはチョークポイントでジャケットに縫い付けられます。この簡単な追加により、より重要なジャケットとその下のコアを保護するためにスリング自体が犠牲になり、スリングの耐用年数が大幅に延長されます。

最後に、物理的ではないが絶対的に不可欠な最も重要なコンポーネントは、 製造時の品質管理 。これには、原糸の調達から完成品の最終検査に至るまでのすべてが含まれます。それには以下が含まれます:

• 入荷した糸の引張強度と一貫性をテストします。
• 編組機や織機を正確な公差に合わせて校正します。
• 適切なスプライシングおよびステッチング技術について技術者をトレーニングします。
• 完成したスリングの完全性を保証するために、定格 WLL を超える荷重に対して 100% の耐荷重テストを実施します。
• トレーサビリティのために細心の注意を払って記録を維持します。

卓越した製造に対するこの取り組みが、信頼できる認定された製品を分けるものです。 ラウンドスリング 1T～20T 一般的で潜在的に危険な模造品から。 Shanghai TCH Metals & Machinery Co., Ltd. など、このレベルの品質管理に投資している企業は、施設から出荷されるすべてのスリングが設計どおりに機能することを保証し、物流から建設までの業界が依存する安全性と信頼性を提供しています。

コンポーネントの品質が性能と安全性に与える影響

これらのコンポーネントの品質と相互作用は、ラウンド スリングの性能特性と安全な使用パラメータに直接影響します。低品質のポリエステルで作られたコアを使用したスリングは、伸びに対する抵抗力が低く、定格荷重下で予期せず破損する可能性があります。織りが緩いジャケットは保護機能がほとんどなく、摩耗によるコアの急速な劣化につながります。接続ポイントは最もストレスがかかる部分であるため、終端のステッチやスプライスが不十分だと、致命的な障害が発生する可能性があります。

さらに、コンポーネントはさまざまなヒッチにおけるスリングの動作を決定します。の 垂直ヒッチ コアのストレートプル能力を最大限に活用します (例: 10T)。の バスケットヒッチ スリングの 2 つの部分に荷重を分散することで効果的に耐荷重を 2 倍にできますが、これは脚の間の角度によって異なります。の チョーカーヒッチ 、負荷を包み込み、自身の目を通過するため、急激な曲げとジャケットと終端への応力の増加により容量が減少します。正しいものを選択するには、コア、ジャケット、アイがシステムとして機能することを理解することが不可欠です。 ラウンドスリング 1T～20T 特定のリフト用であり、安全な作業限界内で使用するためのものです。

環境も影響します。ポリエステルを劣化させる化学物質は、コアとジャケットの両方を攻撃します。溶融金属や溶接スラグに近づくなどの極端な熱により、合成繊維が溶けたり、著しく弱くなったりする可能性があります。屋外での長期保管による紫外線は脆化の原因となります。各コンポーネントは、使用する前に環境による損傷の兆候がないか検査する必要があります。
