カーゴコントロールチェーンのラチェットタイダウン内のギア機構はどのように機能して張力を生み出し、所定の位置にロックするのでしょうか?

はじめに

世界的な物流と重量物輸送の広大で相互接続された世界では、荷物の安全性が最も重要です。貨物の固定に失敗すると、壊滅的な事故、重大な経済的損失、重大な安全上の問題が発生する可能性があります。この分野で最も重要なツールの中には、主に堅牢なセキュリティ システムがあります。 貨物制御チェーン 、 ラチェットタイダウン アセンブリ。これらのデバイスは、建設機械や重機から、平台トラックや輸送用コンテナ内の大型産業用コンポーネントに至るまで、あらゆるものの安全を確保するためのバックボーンを形成しています。チェーンは計り知れない引張強度を提供しますが、システムの真のインテリジェンスと機能はラチェット機構にあります。

どれかの有効性 カーゴコントロールチェーン、ラチェットタイダウン ユニットは、その設計と製造品質の直接の結果です。 Shanghai TCH Metals & Machinery Co.、 Ltd. など、この分野を専門とする企業は、精密エンジニアリングと厳格なテストに多額の投資を行っています。 2001 年の設立以来 20 年以上の経験を持つこの有名な業界リーダーは、最高品質の貨物管理製品を提供することで、特に北米市場で高い評判を築いてきました。卓越性への取り組みにより、各ラチェット機構が最高の業界標準を満たし、高負荷、変動する温度、一定の振動を特徴とする過酷な環境でも確実に動作できることが保証されています。メカニズムの故障は避けられないため、このレベルの品質は交渉の余地がありません。

ラチェットタイダウンアセンブリの基本コンポーネント

ラチェット自体の機構を詳しく調べる前に、典型的なラチェットの完全な組み立てを理解することが重要です。 カーゴコントロールチェーン、ラチェットタイダウン システム。これは、各コンポーネントが重要な役割を果たす統合ユニットです。

主な要素は ロードチェーン 、通常はハイテスト グレード 70 以上のトランスポート チェーン。このチェーンは、独特のゴールドイエローの重クロム酸塩仕上げとその卓越した強度対重量比が特徴です。グレードの指定は最小の引張強度を示し、グレード 70 はその耐久性と規制への準拠により、北米の貨物固定の標準となっています。チェーンの役割は、急停止による衝撃荷重や揺れ、路面の振動など、輸送中に発生する大きな力に耐えることです。

このチェーンの一端に取り付けられているのは、 ラチェットアセンブリハウジング 。これは、複雑な歯車機構を含むコアコンポーネントです。ハウジングは通常、変形することなく莫大な圧力に耐えられるように、鍛造鋼または同様の高強度合金で作られています。頑丈なのが特徴です マンドレル またはチェーンが巻き付けられるスピンドル。

組み立ては次の手順で完了します。 エンドフィッティング 。ラチェットに送り込まれないチェーンの端は、マスターリンクと大きなグラブフックで終端されており、トレーラーのアンカーポイントに簡単に取り付けられるように設計されています。ラチェット ハウジング自体には、反対側のアンカー ポイントに取り付けるための同様のフックまたはクレビス ブラケットが付いています。これらの鍛造フックの品質は、極度の張力下での伸びに耐える必要があるため、非常に重要です。

表: カーゴコントロールチェーンの主要コンポーネント、ラチェットタイダウンシステム

メカニカルアドバンテージの原理: 張力の基礎

ラチェットタイダウンの核心は、 機械的利点 。この原理により、ユーザーは長距離にわたって比較的小さな入力力を加えて、より短い距離にわたってはるかに大きな出力力を生成することができます。簡単に言うと、ラチェット機構によりオペレータの労力が倍増され、一人で数千ポンドの力でチェーンを張れるようになります。これは腕力だけでは不可能な作業です。

これは、ギアとレバーの相互作用によって実現されます。レバーハンドルは第一段階の利点を提供します。ハンドルが長ければ長いほど、力の増大は大きくなります。 2 番目の最も重要な段階は、ハウジング内のギア システムです。この機構は、ハンドルの長くて簡単なストロークをマンドレルの強力で短い回転に変換し、ストロークごとにチェーンを徐々に引っ張って締めます。この系統的な力の増幅により、数トンの荷物の固定が管理可能かつ制御されたプロセスになります。

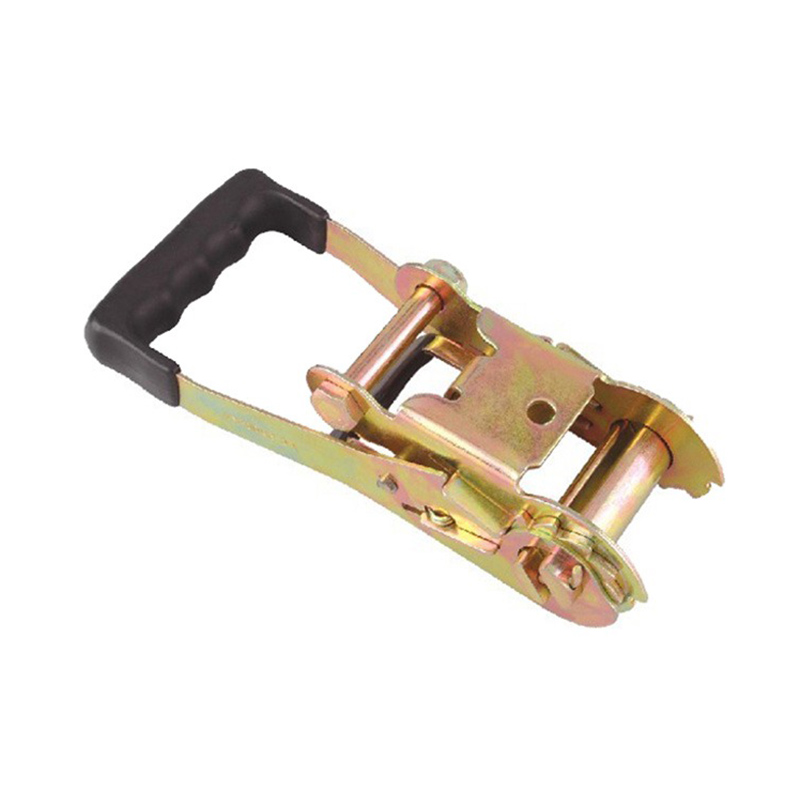

ラチェットとロックのプロセスを段階的に説明

の操作 カーゴコントロールチェーン、ラチェットタイダウン は、テンションストローク、リセットストローク、永久ロック機能という 3 つの異なるフェーズの連続サイクルに分解できます。

フェーズ 1: テンションストローク (ハンドルを引く)
このプロセスは、オペレーターがレバーハンドルを上方に引いてラチェット本体から遠ざけることから始まります。このアクションは、いくつかのことを同時に実行します。ハンドルを引くと中央の部分が回転します ドライブギア または 爪アクチュエータ ハウジングの内部。この回転歯車には、特別に角度を付けた歯が付いています。回転すると、大きな歯と噛み合い、 メインギア マンドレルに直接接続されている（またはスプロケット）。ドライブ ギアの角度の付いた歯がメイン ギアの歯を押し、メイン ギアとマンドレルが正確な数分の 1 回転します。この回転によりチェーンがマンドレルに巻き付けられ、たるみが取り除かれ、アセンブリ全体に張力がかかります。この設計の天才的な点は、このストローク中に、 ロック爪 (歯付きのバネ式レバー) は、メインギアの歯の上をスライドまたは「乗り」るだけで、特徴的なカチッという音が発生します。この前進運動中に抵抗はありません。

フェーズ 2: リセット ストローク (ハンドルを戻す)
ハンドルがストロークの頂点に達したら、オペレーターはハンドルを開始位置に戻して、再度張力を掛け始める必要があります。ハンドルを押し下げると、駆動ギアの傾斜した歯がメインギアから外れます。しかし、まさにこの瞬間、 ロック爪 最も重要な安全コンポーネントになります。そのバネは、その歯を、現在静止している主歯車の歯の間に落とすことを強制します。この動作により、チェーンに蓄えられた巨大な張力によるメインギアの回転が物理的に阻止されます。負荷は必死にチェーンを巻き戻そうとしますが、そうするとマンドレルとメインギアが逆転してしまいますが、ロッキングポールがこの動きに対して強固なバリアとして機能します。メインギヤがしっかりとロックされているため、得られた張力を失うことなくドライブギヤを自由にリセットできます。

フェーズ 3: ロック機能 (永続的な状態)
このサイクルは、引っ張って張力を与え、押してリセットするというサイクルを繰り返し、ハンドルのストロークごとにチェーンの小さなセクションがさらに占有され、張力が指数関数的に増加します。ロッキングポールはこの進歩の守護者です。オペレータが意図的に解除する場合を除き、常に作動しています。その設計により、ギアを逆転させようとする負荷からの力は、爪の歯をギアの歯の奥深くまで押し込むだけであり、より強力なロックが形成されます。これはとして知られています 自己通電ロック 。このシステムは、負荷が大きくなるほどロックがよりしっかりと確実になるように設計されており、適切に機能するラチェットが張力下で誤って解除されることは事実上不可能です。

材料と製造精度の重要な役割

上で説明した理論的な操作は、金属の完璧な実行に完全に依存しています。関与する力は膨大であり、誤差の余地はゼロです。の メインギア , ドライブギア 、そして ロック爪 通常、高炭素または合金工具鋼から機械加工または鍛造されます。これらのコンポーネントは、成形された後、と呼ばれるプロセスを経ます。 熱処理 。これには、鋼を正確な温度まで慎重に加熱および冷却して微細構造を変化させ、鋼を非常に硬く、摩耗や変形に対して耐性のあるものにすることが含まれます。硬化されたギアの歯は、負荷がかかっても剥がれたりせん断されたりしません。

さらに、加工の精度も重要です。ギアと爪の歯の形状と間隔は完璧でなければなりません。公差が緩すぎると、爪が滑ったりガタガタして適切にロックされなくなる可能性があります。きつすぎると機構が固着して操作できなくなります。の 春 ロッキングポールを作動させるのも重要なエンジニアリング部分です。爪は確実に瞬時に係合するのに十分な強度がなければなりませんが、ハンドルの操作が過度に困難になるほど強くはありません。

ここで、上海 TCH Metals & Machinery Co., Ltd. のようなメーカーの専門知識がその価値を証明します。最先端の製造施設と品質管理への重点により、あらゆる製品の品質が保証されます。 カーゴコントロールチェーン、ラチェットタイダウン 工場から出荷されるユニットの内部コンポーネントは、正しい材料で作られているだけでなく、厳しい公差に従って仕上げられています。この厳格なプロセスにより、一貫したパフォーマンスと信頼性が保証され、機器の故障率が低下し、物流や建設などの分野で重要な要求である製品の動作寿命が延長されます。

アプリケーションと安全性: メカニズムを超えて

このメカニズムを理解すると、自然にその正しい適用方法と安全性の最も重要な点についての議論につながります。完璧なラチェット機構も、全体が壊れてしまうと役に立ちません。 カーゴコントロールチェーン、ラチェットタイダウン 制度が悪用されている。

安全な操作の最初のルールは、 作業荷重制限 (WLL) を決して超えないようにしてください。 。 WLL は、通常の使用条件下でアセンブリが処理できるように設計された最大荷重です。ラチェット本体およびチェーンフックに刻印またはラベルが貼られています。この評価は提案ではありません。これは、製品の最小破断強度に適用される安全係数 (多くの場合 4:1 以上) に基づく最大安全容量です。 WLL を超えると、致命的な障害が発生する危険があります。さらに、チェーンが正しく使用されていない場合、たとえば、エッジ保護なしで鋭いエッジの周りでチェーンが窒息し、金属を切断する可能性がある場合、WLL が大幅に低下する可能性があります。

毎回の使用前に適切な検査を行うことは交渉の余地がありません。オペレータはアセンブリ全体を目視検査する必要があります。これは、チェーン上で、伸びたリンク、亀裂、過度の摩耗、または重大な錆腐食を探すことを意味します。ラチェットの検査には、ハンドルが曲がっていないか、ハウジングに亀裂がないか、そして最も重要なことに、ロック爪が正しく機能しているかどうかを確認することが含まれなければなりません。爪は鋭い「カチッ」という音とともにかみ合う必要があり、そのバネ張力によって外された位置に保持できないようにする必要があります。爪の磨耗または損傷は、使用を中止する即時原因となります。

「ラッチ解除」または「アンロード」として知られる張力を解放するプロセスは、潜在的に危険な手順であり、注意して行う必要があります。オペレータはラチェットの真上やチェーンの経路に決して立たないでください。正しい方法は、緊張を和らげるのに十分なだけゆっくりとリリース レバー (ロック爪を引っ込める) を持ち上げて張力を部分的に解放し、その後、チェーンの巻き戻しを慎重に制御して最終的な解放を行うことです。

内部の素朴なラチェット機構 カーゴコントロールチェーン、ラチェットタイダウン システムは実用的なエンジニアリングの傑作です。てこと歯車の古代の原理をエレガントに組み合わせて、人間規模の努力で巨大な力を制御するという非常に重要な現代の問題を解決します。ドライブギアの最初の噛み合いから、バネ仕掛けのロック爪の揺るぎない警戒まで、すべてのコンポーネントが完全に調和して動作して張力を生み出し、さらに重要なことに、張力を絶対に維持します。この信頼性は、輸送および重工業における安全の基盤です。

この信頼性は偶然ではありません。それは、数十年にわたる改良、精密な製造、そしてこの分野に専念する生産者による品質への揺るぎない取り組みの結果です。内部機構は目に見えませんが、システムの心臓部です。その設計を尊重し、その機能を理解し、その制限を遵守することは、システムを使用するすべてのオペレーターの責任です。 カーゴコントロールチェーン、ラチェットタイダウン 。安全性と効率性が最優先される建設、農業、物流などの厳しい環境において、この知識により、これらの重要なツールが確実に任務を遂行し、貴重な荷物を確保し、移動中の人命を保護します。
